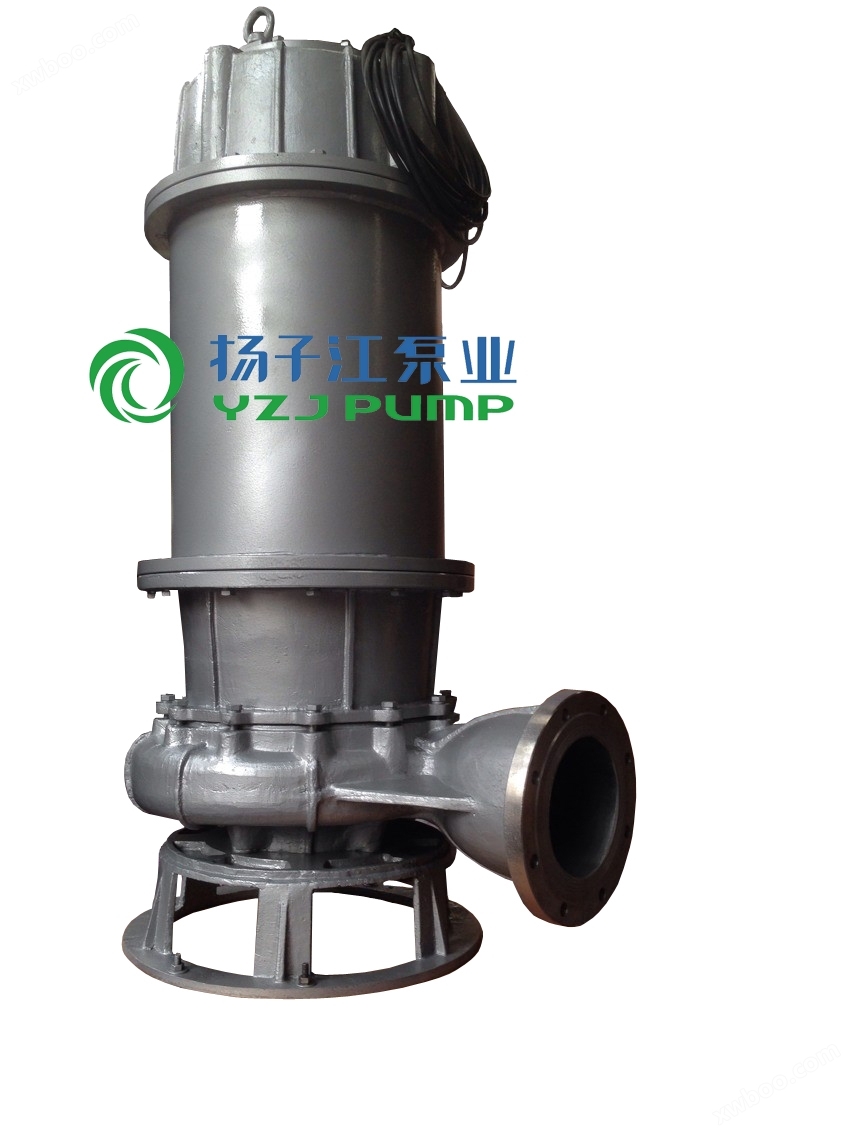

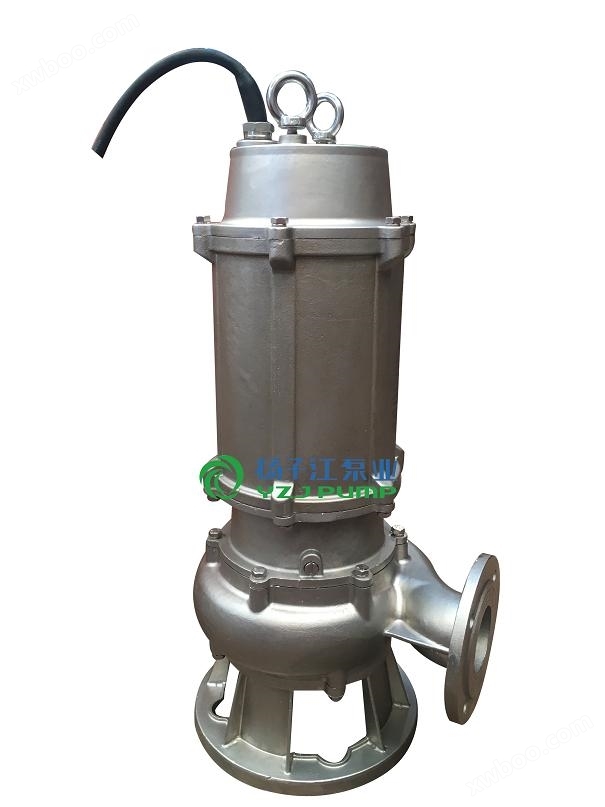

QW不銹鋼潛水式排污泵

簡要描述：QW不銹鋼潛水式排污泵機械密封采用新型硬質耐腐的鈦化兒鎢材料，可使泵安全連續運行8000小時以上。整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入中即可工作，大大減少工程造價。

產品型號：QW
廠商性質：生產廠家
更新時間：2024-11-05
訪問量：1255

說明書下載產品視頻產品咨詢

產品分類

Product Category

相關文章

詳細介紹

潛水排污泵概述

WQ（QW）系列潛水式無堵塞排污泵在引進國外先進技術的基礎上，在經我廠科研人員的共同努力下，同時廣泛征求國內水泵專家的意見，并經過多次改良而研制成功的，經測試各項性能指標次達到國外同類產品的先進水平。潛水排污泵流量：7∽2400m3/h,揚程：7∽60m等，潛水排污泵根據使用介質，安裝方式不同設計制造成同性能參數的WL、YW、GW系列產品。

潛水排污泵產品特點

1、采用獨特的單片或雙片輪結構，大大提高了污物通過能力，能有效的通過泵口徑的倍纖維物質與直徑為泵口徑約50%的固體顆粒。

2、機械密封采用新型硬質耐腐的鈦化兒鎢材料，可使泵安全連續運行8000小時以上。
3、整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入中即可工作，大大減少工程造價。
4、密封油室內設置有高精度搞干擾漏水檢測傳感器，定子繞組內預埋了熱敏元件，對水泵電機自動保護。
5、可根據用戶需要配備全自動控制柜，對泵的漏水、漏電、過載及超溫等進行自動保護，提高了產品的安全性懷可靠性。
6、浮球開關可以根據所需液位變化，自動控制泵的起動與停止，不需專人看管，使用極為方便。
7、WQ系列潛水排污泵可根據用戶需要配備雙導軌自動耦合安裝系統，它安裝、維修帶來更大方便，人可不必為此而進入污水坑。
8、能夠在全揚程內使用，而保證電機不會過載。
9、潛水排污泵有兩種不同的安裝方式，固定式自動耦合安裝系統、移動式自由安裝系統。

潛水排污泵結構圖

序號	部件名稱
1	底坐
2	泵體
3	葉輪
4	油室
5	機械密封
6	清水電機

潛水排污泵主要用途

潛水排污泵適用于化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業、以及城市污水處理廠排水系統、市政工程、建筑工地等行業輸送帶顆粒的污水、污物，潛水排污泵也可用于抽送清水及帶腐蝕性介質。

潛水排污泵安裝方式

室內污水池(集水坑)排污泵采用移動式安裝(軟管)(單泵)、固定式安裝(硬管)(單泵、雙泵)和帶自動耦合裝置固定式安裝(單泵、雙泵)3種形式。其中軟管連接移動式安裝僅限于電機功率N≤7.5 kW的潛水排污泵及排出管DN≤100 mm的場合。室外污水池僅采用帶自動耦合裝置固定式安裝(雙泵)一種形式。用于消防電梯排水坑的排污泵安裝方式，應采用2臺硬管連接固定式或2臺固定自耦式，且集水井有效容積不小于2.0 m3，排污泵額定流量不小于36 m3/h。

潛水排污泵使用條件

1、介質溫度不超過60℃，介質重度為11.3×103kg/m3，PH值在59范圍內。

2、無內自流循環冷卻系統的泵，電機部分露出液面不得超過1/2。

3、本泵主要零件材料為鑄鐵，所以不能應用于抽送高度腐蝕液體。

型號意義

例如：40QW(WQ)15-30-2.2

40-口徑

QW(WQ)-潛水排污泵

15-流量(m3/h)

30-揚程

2.2-配用電機功率

性能參數

型　　號	口　徑 (mm)	流　量 (m3/h)	揚　程 (m)	功　率 (kw)	轉　速 (r/min)	效　率 (%)
QW25-8-15-1.1	25	8	15	1.1	2825	38.5
QW32-12-15-1.1	32	12	15	1.1	2825	40
QW40-15-15-1.5	40	15	15	1.5	2840	45.1
QW40-15-30-2.2	40	15	30	2.2	2840	48
QW50-20-7-0.75	50	20	7	0.75	1390	54
QW50-10-10-0.75	50	10	10	0.75	1390	56
QW50-20-15-1.5	50	20	15	1.5	2840	55
QW50-15-25-2.2	50	15	25	2.2	2840	56
QW50-18-30-3	50	18	30	3	2880	58
QW50-25-32-5.5	50	25	32	5.5	2900	53
QW50-20-40-7.5	50	20	40	7.5	2900	55
QW65-25-15-2.2	65	25	15	2.2	2840	52
QW65-37-13-3	65	37	13	3	2880	55
QW65-25-30-4	65	25	30	4	2890	58
QW65-30-40-7.5	65	30	40	7.5	2900	56
QW65-35-50-11	65	35	50	11	2930	60
QW65-35-60-15	65	35	60	15	2930	63
QW80-40-7-2.2	80	40	7	2.2	1420	52
QW80-43-13-3	80	43	13	3	2880	50
QW80-40-15-4	80	40	15	4	2890	57
QW80-65-25-7.5	80	65	25	7.5	2900	56
QW100-80-10-4	100	80	10	4	1440	62
QW100-110-10-5.5	100	110	10	5.5	1440	66
QW100-100-15-7.5	100	100	15	7.5	1440	67
QW100-85-20-7.5	100	85	20	7.5	1440	68
QW100-100-25-11	100	100	25	11	1460	65
QW100-100-30-15	100	100	30	15	1460	66
QW100-100-35-18.5	100	100	35	18.5	1470	65
QW125-130-15-11	125	130	15	11	1460	62
QW120-130-20-15	125	130	20	15	1460	63
QW150-145-9-7.5	150	145	9	7.5	1440	63
QW150-180-15-15	150	180	15	15	1460	65
QW150-180-20-18.5	150	180	20	18.5	1470	75
QW150-180-25-22	150	180	25	22	1470	76
QW150-130-30-22	150	130	30	22	1470	75
QW150-180-30-30	150	180	30	30	1470	73
QW150-200-30-37	150	200	30	37	1480	70
QW200-300-7-11	200	300	7	11	970	73
QW200-250-11-15	200	250	11	15	970	74
QW200-400-10-22	200	400	10	22	1470	76
QW200-400-13-30	200	400	13	30	1470	73
QW200-250-15-18.5	200	250	15	18.5	1470	72
QW200-300-15-22	200	300	15	22	1470	73
QW200-250-22-30	200	250	22	30	1470	71
QW200-350-25-37	200	350	25	37	1980	75
QW200-400-30-55	200	400	30	55	1480	70
QW250-600-9-30	250	600	9	30	980	74
QW250-600-12-37	250	600	12	37	1480	78
QW250-600-15-45	250	600	15	45	1480	75
QW250-600-20-55	250	600	20	55	1480	73
QW250-600-25-75	250	600	25	75	1480	73
QW300-800-12-45	300	800	12	45	980	76
QW300-500-15-45	300	500	15	45	980	70
QW300-800-15-55	300	800	15	55	980	73
QW300-600-20-55	300	600	20	55	980	75
QW300-800-20-75	300	800	20	75	980	78
QW300-950-20-90	300	950	20	90	980	80
QW300-1000-25-110	300	1000	25	110	980	82
QW350-1100-10-55	350	1100	10	55	980	84.5
QW350-1500-15-90	350	1500	15	90	980	82.5
QW350-1200-18-90	350	1200	18	90	980	83.1
QW350-1100-28-132	350	1100	28	132	740	83.2
QW350-1000-36-160	350	1000	36	160	740	78.5
QW400-1500-10-75	400	1500	10	75	980	82.1
QW400-2000-15-132	400	2000	15	132	740	85.5
QW400-1700-22-160	400	1700	22	160	740	82.1
QW400-1500-26-160	400	1500	26	160	740	83.5
QW400-1700-30-200	400	1700	30	200	740	83.5
QW400-1800-32-250	400	1800	32	250	740	82.1
QW500-2500-10-110	500	2500	10	110	740	82
QW500-2600-15-160	500	2600	15	160	740	83
QW500-2400-22-220	500	2400	22	220	740	84
QW500-2600-24-250	500	2600	24	250	740	82
