當前位置：首頁 > 產品中心 > 液下泵系列 > WSY、FSY型玻璃鋼液下泵
簡要描述：本單位生產的WSY型、FSY型兩種型式的泵，1．WSY型泵為立式玻璃鋼液下旋渦泵。2．FSY型泵為立式玻璃鋼液下離心泵，該泵因伸入貯罐，貯槽的深度長短不同，設計液下深度800mm--3000mm之間任意選擇。只要液體高于泵體，即可不灌液而起動送液，平蓋板下設有泄漏孔，液體不會向貯罐外泄漏。
產品型號：WSY、FSY型廠商性質：生產廠家更新時間：2024-11-05訪 問 量：1298
產品分類
Product Category相關文章
Related Articles詳細介紹

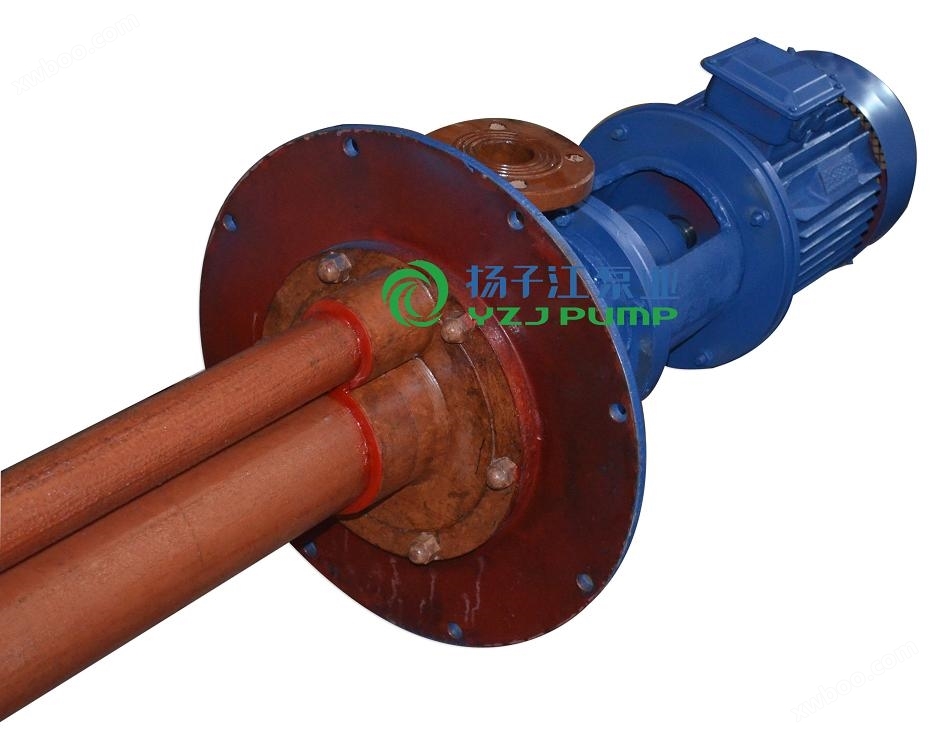

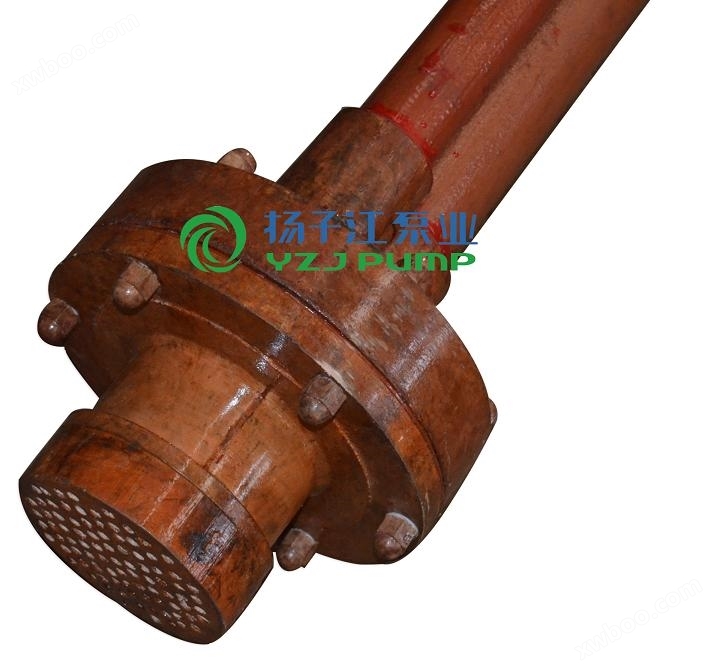

本單位生產的WSY型、FSY型兩種型式的泵，1．WSY型泵為立式玻璃鋼液下旋渦泵。2．FSY型泵為立式玻璃鋼液下離心泵，該泵因伸入貯罐，貯槽的深度長短不同，設計液下深度800mm--3000mm之間任意選擇。只要液體高于泵體，即可不灌液而起動送液，平蓋板下設有泄漏孔，液體不會向貯罐外泄漏。
本泵與介質接觸的零部件，系用聚乙烯醇縮丁醛改性酚醛玻璃纖維，經高溫模壓成型的酚醛玻璃鋼制件，聯接管、出液管采用半干法卷制工藝制成的酚醛玻璃鋼管，葉輪軸套的裝配均用酚醛膠泥和泵軸粘成一體，液下各部裝配均用酚醛膠泥粘結，伸入液下全無金屬與介質接觸，耐腐性能絕對可靠，產品具有輕質、高強、不變形、耐溫、耐腐蝕等優良性能，在防腐方面可部分替代含鉬不銹鋼、鈦及鈦合金等貴重金屬。泵在傳動和旋轉方向：泵通過爪型彈性聯軸器由電動機直接驅動，從電動機端看泵為順時針方向旋轉。
本液下泵廣泛用于化工、石化、冶煉、染料、農藥、制藥、稀土、化肥等行業，在貯罐上輸送不含懸浮固體顆粒，不易結晶，溫度不高于100℃的各種非氧化性酸(鹽酸、稀硫酸、甲酸、醋酸、丁酸)等腐蝕介質的理想設備。
泵型號 | 流量（Q） | 揚程（H）米 | 轉數（n）轉/分 | 功率 N千瓦 | 功率 | 葉輪直徑（D）毫米 | 液下深度（L）毫米 | ||
米3/時 | 升/秒 | 軸 | 電機 | ||||||
25WSY-22 |
2.88 | 0.18 1.12 1.80 | 22 | 2900 | 1.35 1.18 1.06 | 2.2 | 13 | 120 | 800 至 3000 |
18 | 17 | ||||||||
15 | 25 | ||||||||
25WSY-30 |
2.88 | 0.80 1.80 2.52 | 30 | 2900 | 1.85 2.10 1.45 | 3 | 13 | 120 | |
20 | 17 | ||||||||
15 | 25 | ||||||||
40WSY-25 |
5.76 | 1.60 2.24 3.70 | 25 | 2900 | 2.85 1.09 1.83 | 4 | 14 | 142 | |
20 | 21 | ||||||||
15 | 30 | ||||||||
40FSY-22 | 8.10 15.84 20.00 | 2.24 4.4 5.50 | 22 | 2900 | 1.09 1.45 1.83 | 3 | 44 | 140 | |
18 | 53 | ||||||||
15 | 44 | ||||||||
40FSY-18 | 6.48 15.00 21.60 | 1.80 4.17 6.00 | 18 | 2900 | 1.00 1.20 1.76 | 2.2 | 32 | 132 | |
15 | 51 | ||||||||
12 | 40 | ||||||||
40WSY-50 |
6.48 | 1.80 2.40 4.00 | 50 | 2900 | 6.35 5.56 4.76 | 7.5 | 14 | 144 | |
45 | 19 | ||||||||
35 | 30 | ||||||||
40FSY-35 |
10.0 | 2.8 5.5 8.3 | 34 | 2900 | 1.86 2.62 3.09 | 4 | 50.6 | 162 | |
30 | 64 | ||||||||
24 | 63.5 | ||||||||
50FSY-35 |
30.0 | 8.3 12.5 15.1 | 35 | 2900 | 4.94 5.59 6.33 | 7.5 | 58 | 182 | |
32 | 70 | ||||||||
28 | 66 | ||||||||
50FSY-35A |
25.0 | 7.0 9.7 12.5 | 26 | 2900 | 2.83 3.35 3.87 | 5.5 | 63 | 168 | |
25 | 70 | ||||||||
22 | 69 | ||||||||
80FSY-35 |
56.0 | 15.5 25.5 30.5 | 35 | 2900 | 8.45 10.1 10.8 | 15 | 63 | 184 | |
29 | 72 | ||||||||
25 | 69 | ||||||||
80FSY-35A |
45.0 | 12.5 19.2 25.0 | 26 | 2900 |
5.12 | 11 | 62 | 163 | |
22 | 67 | ||||||||
19 | 63 | ||||||||
一、本泵要垂直安裝，將泵的平蓋安裝在貯罐法蘭座上，開始運轉前，先用手發動聯軸器，檢查一下有否卡阻現象，轉動是否靈活。
二、泵起動前只要貯灌中液體高于泵體既可開車，嚴禁無介質運轉和倒轉，否則泵體內因缺乏液體潤滑而損壞軸襯、軸套如發現有劇烈振動或異常聲音，應立即停車檢查。
三、維修時，先將泵從貯罐上拆下，拆下電機及機座，拆下下泵殼，打掉下軸套及葉輪（注意泵軸上防腐層）松開上軸承座6只六角螺栓,然后把正條泵軸和軸承部件一起拉出即可進行檢修。
四、如更換軸承和泵軸時，先拆泵軸上端園螺母和聯軸節，松開上下軸承蓋12只螺釘，將軸承座向上打出即可。
五、檢修和更換易損件后進行重新裝配時，先將軸承座，軸承一起裝在泵軸上部，封好上下軸承蓋，裝好聯軸節和并緊固螺母，校正泵軸的彎曲度，將帶軸承座的泵軸向下插入泵體內，再將軸承座裝在中間座上，調正好葉輪與上下泵殼間隙，把葉輪及下軸套和葉輪并帽一起用酚醛膠泥粘在泵軸上，等酚醛膠泥完全固化后，才將下泵殼裝好。裝配完畢后，用手在聯軸節上轉達一下泵軸是否正常。
六、平時注意保養，經常檢查泵運行是否平穩，有無異常震動，注意更換彈性塊，定期補充和更換上軸承潤滑油。
