簡要描述：ZBF型自吸式塑料磁力傳動離心泵簡稱(自吸塑料磁力泵)是結合新型納米材料、自吸結構和磁力傳動技術，并經過公司技術人員反復研究試驗而成功的高新技術產品，具有自吸性能、腐蝕、無泄漏等優點。
產品型號：ZBF廠商性質：生產廠家更新時間：2024-11-05訪 問 量：1306
產品分類
Product Category相關文章
Related Articles詳細介紹
ZBF型自吸式塑料磁力傳動離心泵簡稱(自吸塑料磁力泵)是結合新型納米材料、自吸結構和磁力傳動技術，并經過公司技術人員反復研究試驗而成功的高新技術產品，具有自吸性能、腐蝕、無泄漏等優點。
自吸式塑料磁力泵采用外混式軸向回水結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等組成，見示意圖。泵啟動后在離心力的作用下，吸水室中的剩余液體與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著流速的減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸的作用。
自吸塑料泵以靜密封取代動密封，使過流部件處于完全密封狀態，徹底解決了其它離心泵軸封無法避免的跑、冒、滴、漏、之弊病，過流部件的材料均采用耐腐蝕納米聚丙烯為主要材料.塑料自吸磁力泵使用范圍廣,耐腐蝕性能強,使用方便等優點.該泵結構緊湊,外形美觀,體積小,噪音低,運行可靠,廣泛應用于石油,化工,制藥,印染,電鍍,食品,環保等企業的生產流程中輸送不含顆粒雜質的腐蝕性液體,尤其適用于易燃,易暴,易揮發,有毒和貴重液體的輸送.
ZBF型產品符合JB/T7742-1995小磁力傳動離心泵標準,為全磁力泵聯合設計的優化產品.結合國外的先進技術,采用外混式結構的自吸塑料磁力泵,該泵以增強聚丙烯為主要材料,自吸時間短,壽命長,是自動化遠程控制和流動輸送強腐蝕液體的無漏泵.

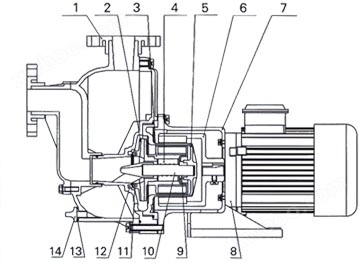

泵體 | 增強聚丙烯 | 8 | 電機 | Y2或YB2 | |
2 | 葉輪 | 增強聚丙烯 | 9 | 止推環 | 氮化硅 |
3 | 內磁鋼總成 | 鐵氧體 | 10 | 泵軸 | 氮化硅 |
4 | 軸套 | 碳石墨 | 11 | 動環 | 填充四氟 |
5 | 隔離套 | 增強聚丙烯 | 12 | 靜環 | 氮化硅 |
6 | 外磁鋼總成 | 鐵氧體 | 13 | 密封圈 | 氟橡膠 |
7 | 聯接架 | HT200 | 14 | 排水螺栓 | 增強聚丙烯 |

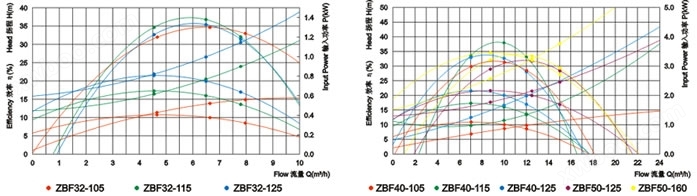

型號 | 口徑 |
流量 |
揚程 |
汽蝕余量 |
電機功率 |
轉速 |
電壓 |
頻率 | |
進口 | 出口 | ||||||||
ZBF32-105 | 32 | 32 | 6.5 | 10 | 5 | 0.75 | 2900 | 380 | 50 |
ZBF32-115 | 16 | 5 | 1.1 | 2900 | 380 | 50 | |||
ZBF32-125 | 20 | 5 | 1.5 | 2900 | 380 | 50 | |||
ZBF40-105 | 40 | 40 | 10 | 10 | 5 | 1.1 | 2900 | 380 | 50 |
ZBF40-115 | 16 | 5 | 1.5 | 2900 | 380 | 50 | |||
ZBF40-125 | 20 | 5 | 2.2 | 2900 | 380 | 50 | |||
ZBF50-125 | 50 | 50 | 12.5 | 20 | 5 | 3 | 2900 | 380 | 50 |
ZBF50-160 | 32 | 5 | 4 | 2900 | 380 | 50 | |||
1、自吸泵應水平安裝不宜豎立，泵體不得承受管路重量，泵與管路應保持良好的密封，各緊固件無松動現象。
2、擰開泵上方的加水螺栓，加入儲液水不少于泵體容積的三分之二，旋緊螺栓。
3、泵使用前應進行檢查，電機轉動靈活，電機旋轉方向與轉向標記一致，無卡滯及異常聲響。
4、電機啟動后，緩慢打開排出閥，待泵進入正常工作狀態后，再將排出閥調到所需開度。
5、泵停止工作前，應先關閉排出閥門，然后關閉吸入管閥門。
1、因泵軸承的冷卻和潤滑是靠被輸送的介質，所以絕對禁止無介質運轉，同時應避免在工作中途停電后再啟動時所造成的無介質運轉。
2、輸送介質若含有固體顆粒，泵入口前要加過濾網，如含有鐵磁質微粒，需加磁性過濾器（本廠有生產，屬于選購件）。
3、被輸送的介質及其溫度應在泵材允許范圍內。自吸塑料磁力泵的使用溫度<60℃，進口壓力不大于0.1mpa，大工作壓力為0.6mpa；<>
4、對于輸送液為易沉淀結晶的介質，使用后應及時清洗，排凈泵內積液。
5、自吸塑料磁力泵長時間運行后，發現泵有異常情況（噪音大，震動加?。?，應拆檢軸承和端面動環的磨損情況，若軸承和泵軸的間隙、葉輪軸向竄動較大時，應更換軸承和軸向動環。
