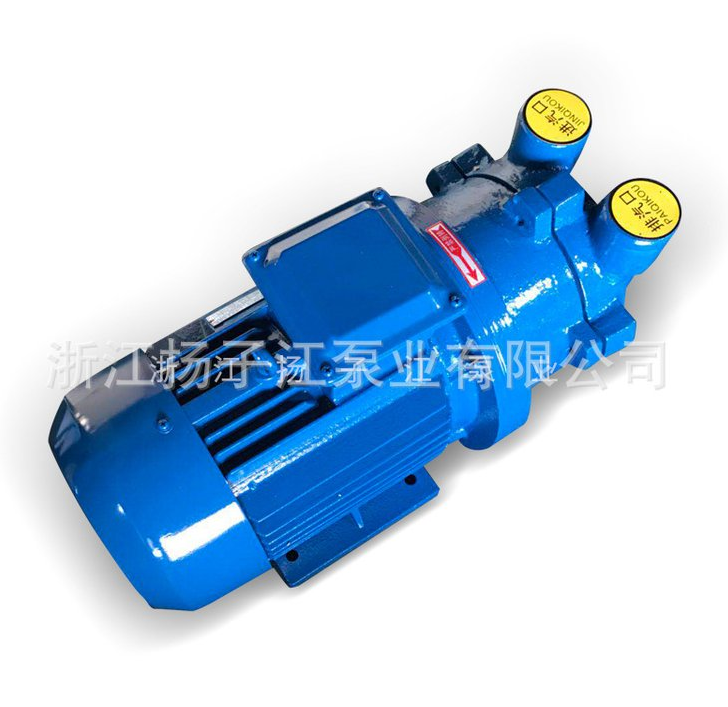

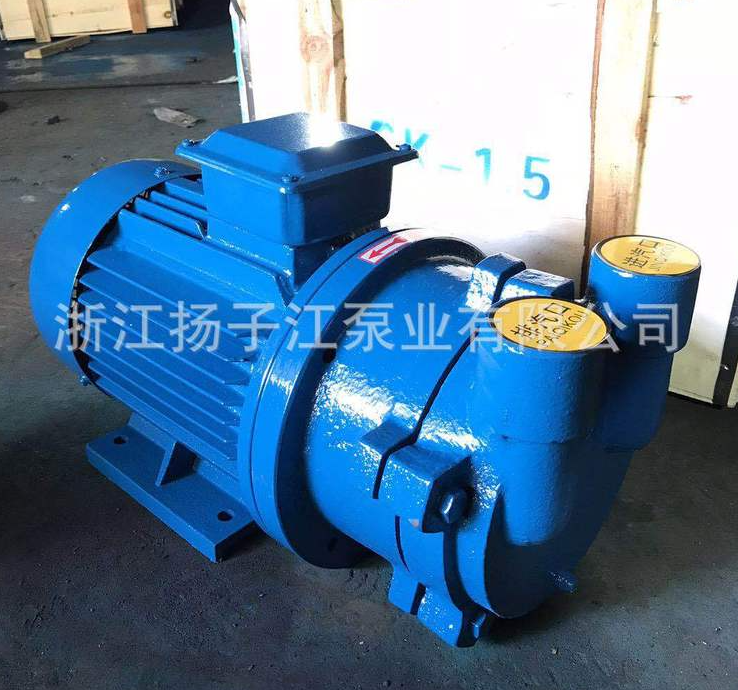

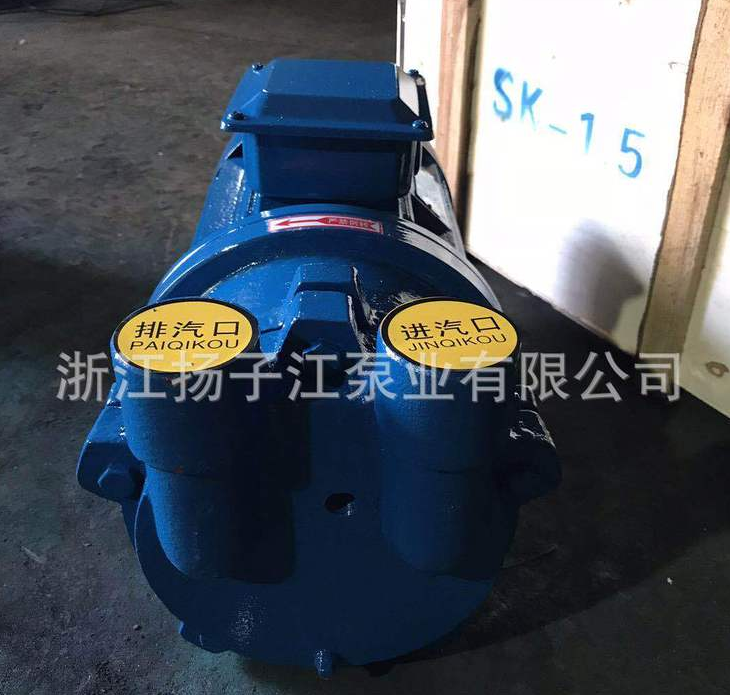

SK-0.15直聯水環式真空泵

簡要描述：SK系列水環式真空泵及壓縮機是用來抽吸或壓縮空氣和其它無腐蝕性，不溶于水，不含有固體顆粒的氣體，以便在密閉容器中形成真空和壓力，吸入氣體允許混有少量液體。SK直聯水環式真空泵及壓縮機被廣泛應用于機械、石油化工、制藥、食品、制糖工業及電子領域。由于在工作過程中，氣體的壓縮過程是等溫的，所以在壓縮和抽吸易爆氣體時，不易發生危險，所以其應用更加廣泛。

產品型號：SK-0.15
廠商性質：生產廠商
更新時間：2024-12-04
訪問 量：1226

說明書下載產品視頻產品咨詢

產品分類

Product Category

相關文章

兩級水環真空泵盤轉不動的原因分析及解決方案

詳細介紹

SK水環式真空泵概述

SK系列水環式真空泵及壓縮機是用來抽吸或壓縮空氣和其它無腐蝕性，不溶于水，不含有固體顆粒的氣體，以便在密閉容器中形成真空和壓力，吸入氣體允許混有少量液體。 SK直聯水環式真空泵及壓縮機被廣泛應用于機械、石油化工、制藥、食品、制糖工業及電子領域。由于在工作過程中，氣體的壓縮過程是等溫的，所以在壓縮和抽吸易爆氣體時，不易發生危險，所以其應用更加廣泛。

SK水環式真空泵技術參數：

型號	大氣量 (m3/min)	真空度為 450mmHg時氣量 (m3/min)	極限真空 (mmHg)	轉速 (R.P.m)	電機功率 (kw)	水耗量 (L/min)
SK-0.15	0.15	0.12	670	2850	0.55	3～5
SK-0.4	0.4	0.36	700	2850	1.5	4～5
SK-0.8	0.8	0.75	700	2860	2.2	5～10
SK-1.5A	1.5	1.35	700	2860	3	8～12

注:表內數值是在下列條件下得出：①水溫15℃； ②空氣20℃； ③氣體相對溫度70%

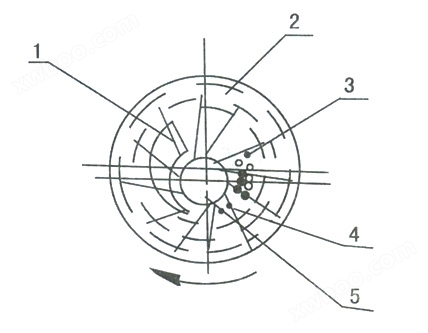

如圖（一）所示，葉輪偏心地安裝在泵體內，泵起動時，向泵內注入一定高度的水，當葉輪旋轉時，水受離心力的作用而在泵體內壁形成一旋轉水環，水環下部?jī)?nèi)表面與輪轂相切，沿箭頭方向旋轉時，在前半轉過程中，水環內表面逐漸與輪轂脫離，因此在葉片間形成空間并逐漸擴大，內部壓力低于入口處壓力，此時吸入氣體。在后半轉過程中，水環內表面逐漸與輪轂靠近，葉片間的空間容積縮小，氣體壓力高于大氣壓時被排出。如此葉輪反復工作，泵就連續不斷地抽吸氣體。

由于在工作過程中，水會隨工作時間的延續而發熱，同時部分水會與氣體一起被排出，因此，工作過程中須不斷地向泵內供給冷水，以冷卻和補充泵內消耗的水。
