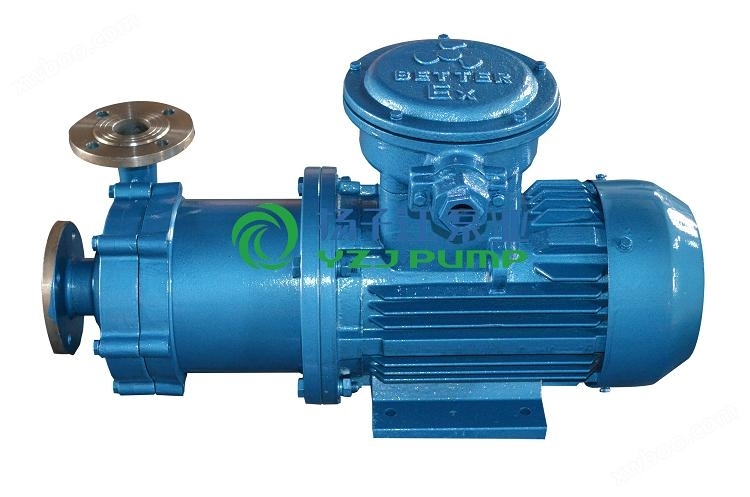

CQ型防爆不銹鋼磁力泵

簡要描述：磁力泵結構緊湊,外形美觀,體積小,噪音低,運行可靠,使用維修方便。可廣泛用于化工、制藥、石油、電鍍、食品、國防、科研機構、冶金、染料等單位抽送酸、堿液、油類稀有貴重液、毒液、揮發性液體,以及循環水設備配套、過濾機配套。特別是易漏、易,燃、易爆液體的抽送。防爆電動機選用此泵則更為理想設備。

產品型號：
廠商性質：
更新時間：2024-11-05
訪問量：1260

說明書下載產品視頻產品咨詢

產品分類

Product Category

相關文章

詳細介紹

不銹鋼磁力泵產品概述

CQ型不銹鋼磁力泵(簡稱磁力泵)是將永磁聯軸器的工作原理用于離心泵的新產品,設計合理、工藝先進,具有全密封、無泄漏、耐腐蝕的特點,其性能達到國外同類產品的先進水平。

不銹鋼磁力泵主要特點

磁力泵以靜密封取代動密封,使泵的過流部件處于完全密封狀態,徹底解決了其它泵的機械密封無法避免的跑、冒、滴之弊病。磁力泵選用耐腐蝕、高強度的工程塑料、鋼玉陶瓷、不銹鋼作為制造材料,因此它具有良好的抗腐蝕性能,并可以使被輸送介質免受污染。

不銹鋼磁力泵產品用途

磁力泵結構緊湊,外形美觀,體積小,噪音低,運行可靠,使用維修方便?？蓮V泛用于化工、制藥、石油、電鍍、食品、國防、科研機構、冶金、染料等單位抽送酸、堿液、油類稀有貴重液、毒液、揮發性液體,以及循環水設備配套、過濾機配套。特別是易漏、易,燃、易爆液體的抽送。防爆電動機選用此泵則更為理想設備。

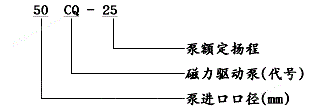

不銹鋼磁力泵型號意義

不銹鋼磁力泵性能參數表

型號	口徑		流量 (m3/h)	揚程 (m)	電機功率 (kW)	電壓 (V)	材質
型號	進口	出口	流量 (m3/h)	揚程 (m)	電機功率 (kW)	電壓 (V)	材質
14CQ-5	14	10	1.2	5	0.12	220/380	不銹鋼
16CQ-8	16	12	1.8	8	0.18	220/380
20CQ-12	20	12	3	12	0.37	220/380
25CQ-15	25	20	5.4	15	1.1	380
32CQ-15	32	25	6.5	15	1.1	380
32CQ-25	32	25	4.8	25	1.1	380
40CQ-20	40	32	10	20	2.2	380
40CQ-32	40	32	11.5	32	4	380
50CQ-25	50	40	14.4	25	4	380
50CQ-32	50	40	13.2	32	4	380
50CQ-50	50	32	7.8	50	5.5	380
65CQ-25	65	50	16.8	25	5.5	380
65CQ-32	65	50	25	32	7.5	380
80CQ-32	80	65	50	32	11	380
50CQ-50	80	65	50	50	15	380
100CQ-32	100	80	60	32	15	380
100CQ-50	100	80	60	50	18.5	380
注:表中16CQ-8---100CQ-50都可配防爆電機

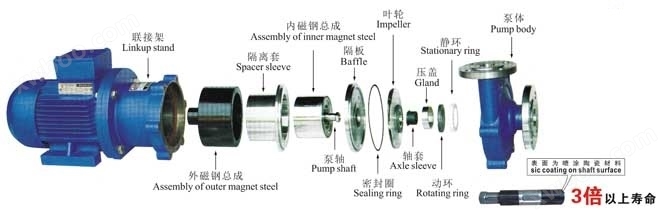

不銹鋼磁力泵結構簡圖

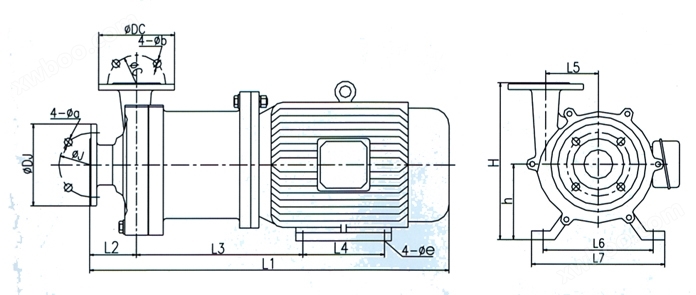

不銹鋼磁力泵安裝尺寸表

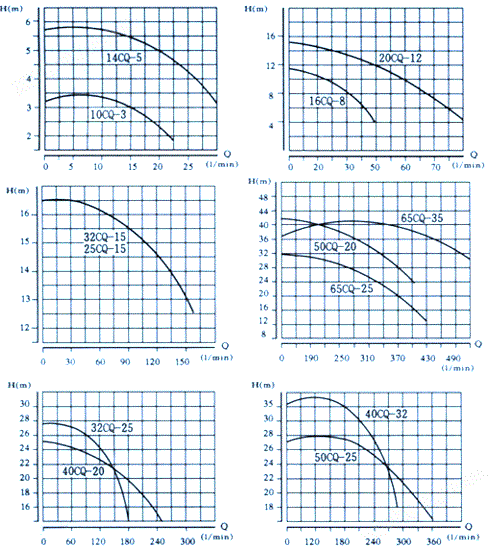

特性曲線圖　　　　　

不銹鋼磁力泵安裝和使用

1.磁力泵應水平安裝，不宜豎立，塑料泵體不得承受管路重量，對于特殊要求垂直安裝的場合，電機務必朝上。

2.當抽吸液面高于泵軸心線時，起動前打開吸入管道閥門即可，若抽吸液面低于泵軸收線時，管道需配備底閥。

3.泵使用前應進行檢查，電機風葉轉動要靈活，無卡住及異賞聲響，各緊固件要緊固。

4.檢查電機旋轉方向是否與磁力泵轉向標記一致。

5.電機啟動后，緩慢打開排出閥，待泵進入正常工作狀態后，再將排出閥調到所需開度。

6.泵停止工作前，應先關閉排出閥門，然后關閉吸入管閥門。

使用注意事項

1.因磁力泵軸承的冷卻和潤滑是靠被輸送的介質，所以絕對禁止空運轉，同時避免在工作中途停電后再啟動時所造成吋空載運轉。

2.被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒.需加磁性過濾器。3.泵在使用中環境溫度應小于40℃ ，電機溫升不得超過75℃ 。

4.被輸送的介質及其溫度應在泵材允許范圍內。工程塑料泵的使用溫度〈60℃，金屬泵的使用溫度〈100℃，輔送吸入壓力不大于0.2MPa，大工作壓力1.6MPa、密度不大于1600^kg/m3,，粒度不大于30 X 10-6㎡/S的不含硬顆粒和纖維的液體。

5.對于輸送液為易沉淀結晶的介質，使用后應及吋清洗，排凈泵內積液。

6.磁力泵運行500小時后，應拆檢軸承和端面動環的磨損惰況，若軸承和軸套的間隙大于0.5~1mm,葉輪軸向竄動1. 5〜2mm時，應更換軸承和軸向動環?！　　　　?/span>

故障與排除

故障形式	產生原因	排除方法
泵不出水	水泵反轉 逬水管道漏氣泵腔蓄水太少電壓太高，啟動時聯軸器打滑吸程太高	改變電機接線社絕漏氣增加蓄水量調正電壓降低泵安裝位置
流量不足	吸入管徑太小葉輪流道阻塞揚程過高轉速太低	調換進水管清洗葉輪開大出水閥恢夏額定轉速
揚程過低	流量過大轉速太低	關小出水閥恢復額定轉速
矂音太大	軸嚴重磨損軸套嚴重磨損驅動磁鋼杯與隔離套接觸	更換泵軸更換軸套拆除泵頭重新組裝
漏液	0型密封圏損壞	更換0型密封圏

材料耐腐蝕性能（供參考）

介質名稱	濃度 %	聚丙烯		濃度 %	ABC
介質名稱	濃度 %	25℃	50℃	濃度 %	20℃	60℃
硫酸	60	√			√	×
硝酸	25	√			√	O
鹽酸	<36	√			√	√
氟氟酸	35	√			√	×
醋酸	<80	√			√	O
氫氧化鈉	100	√			√	√
重鉻酸鉀	25	√			√	√
溴水		√			O	×
乙醇		√			√	√
丙酮		×			O
四氯乙烷		O			O	×
氟利昂22		√			O	O
漂白液	CL13%	√			O	O
電鍍液		√			O	×
照相液		√			√	√

介質名稱	濃度	不銹鋼		濃度	陶瓷
介質名稱	%	25℃	50℃	%	25℃	80℃
硫酸	＜5	√	X		V	V
硝酸	7070	V	√		V	V
鹽酸		X			V	V
氟氟酸		X		0~100	X
醋酸	<20	√	√		V	V
氫氧化鈉	70	√	√		0	X
重鉻酸鉀	40~60	V	V	10~20	V	V
溴水		0			V	V
乙醇		V	√		V	V
丙酮		V	V		V
四氯乙烷	50	V	V		V	V
氟利昂22		V			V	V
漂白液	C112%	X			V	V
電鍍液					V	V
照相液		V			V	V

符號說明：V -優良. V -良好，0-可用.但腐蝕明顯X -腐蝕嚴重，不適用。
